- PLC及人机界面砂带刮毛机上的应用
- 发布时间: 2013.02.27
- 本文介绍了正航人机界面与两台正航PLC通讯，在砂带生产线刮毛机上的应用。在人机界面上设定运行数据通过PLC高速输出来控制步进电机，以调整刮刀与坯布间的工作间隙。
一、引言
在砂带生产线中，其前道工序要求对坯布进行处理，清除其表面突起的纤维。坯布与胶辊与刮刀保持一定距离的间隙，在0.2-0.6mm间。在坯布刮刀之前有检测布缝的电容式传感器。当有布连接缝接近刮刀时，要求刮刀与坯布迅速打开一段距离，约40-60mm间。原系统采用气缸打开、关闭。由于气缸固有特性，使控制效果不理想。我方通过步进电机驱动胶辊，进行间隙调整达到理想效果。
二、系统构成

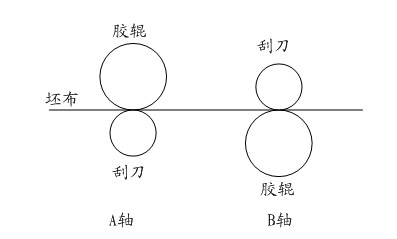

坯布需要两面处理，上下两面同时刮除突起的纤维。有两个刮刀与两个胶轴配合构成两个工作轴，分别为A、B轴。每轴两端分别有一台步进电机，A机与B机。

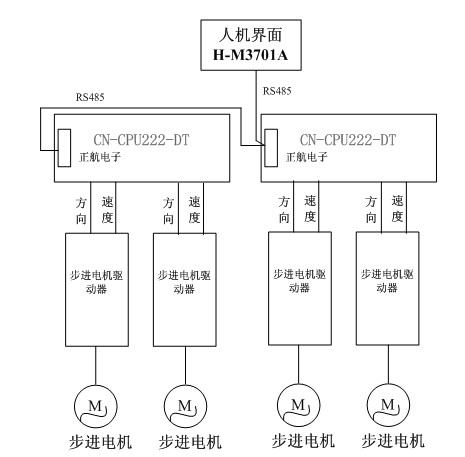

系统图下：
每台步进电机都有一台驱动器，共四台驱动器，驱动器由PLC控制。电机输出轴经减速机输出给胶辊。
由于绝大多数PLC只有两个高速输出口，可控制两台步进电机驱动器。也可采用一台主机加高速定位模块完成对四台电机的控制，但定位模块成本比较高。本系统采用了两台正航CN-CPU222-DT型PLC和正航H-M3701A人机界面，PLC输入输出为8入/6出。一台PLC的高速脉冲Q0.0、Q0.1控制2台步进驱动器的运行速度，其Q0.4、Q0.5分别控制步进驱动器的运转方向，步进电机驱动器要求输入速度信号及方向信号。
三、工作原理
3．1 刮刀与胶辊平行调整。由于某原因，可能导致刮刀与胶辊不平行，也就是一个轴左右两边与刮刀间隙大小不一致。可以调整工作轴中的一台电机，使其上升或下降使刮刀与胶辊平行。调整平行后即可使本胶辊投入正常使用。在人机界面上设计有控制A轴A机和B轴A机的手动按钮。间隙由塞尺测量。
3．2 工作间隙的调整。在投入自动使用前，必须对间隙进行调整。在界面上有两种方法可以实现。一种是点动控制，另一种是设定运行数据进行控制。点动控制适用于在不知道胶辊与刮刀间隙时的初次调节间隙。首先用点动控制使胶辊与刮刀间隙为零，即调零。然后再人机界面上设定打开间隙量。当改变坯布品种时，只需根据两种坯布厚度差别，设定要改变的间隙量即可。
3．3 人机界面的设计。 一台正航人机界面通过RS485通讯线与2台PLC相连。一个按钮控制两个PLC的中间继电器M2.0，即自动按钮。当M2.0为ON时，两个PLC的工作状态为自动模式。人机界面上还可以设定自动运行时刮刀打开间隙。分别有两个数值输入按钮，写进两台PLC，经过数据变换，作为步进电机控制器的脉冲输出量。调零工作完成后，调整工作间隙，然后使M2.0置为ON，投入自动运行。
3．4 步进电机驱动器的设置。步进电机驱动器的细分设置为0.72，即PLC输出给步进电机驱动器每500个脉冲，步进电机输出轴旋转一周。细分值与PLC的高速输出命令相配合。细分过大时电机会因负载大而失步，细分太小时，在自动运行时，打开距离不够而使布缝被刮断。
四．应用效果及问题
经过一段时间的运行，证明系统运行正常，达到了设计要求。在程序设计中，利用高速输出命令PLS，远行稳定可靠。由于采用两台PLC，其控制对象工况一样，两台PLC程序完全一样，程序调试简便。
