A5可以实现数据的掉电保持，在断电的时候仍然保存您的数据。在A5中有两种方法实现掉电保存：

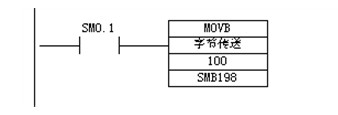

一、使用SMB198设定V区掉电保存区域

二、使用D区保存您的数据

A5内部有1000字节的EEPROM数据区——D区，地址为DB0~DB999。可以使用RDD和WTD来把您的数据保存在D区，实现掉电保持。

读D区数据指令RDD

指令大类	传送指令
指令简介	读D区数据
梯形图提示符	RDD
梯形图
语句表	RDD
参数个数	3
参数1的允许值	DB
参数1类型	字节
参数2的允许值	VB,IB,QB,MB,SB,SMB,LB,AC,VD,AC,*LD
参数2类型	字节
参数3的允许值	VB,IB,QB,MB,SB,SMB,LB,AC,VD,AC,*LD
参数3类型	字节
指令说明	将操作数1地址开始的，字节个数为操作数3的D区数据块，复制到操作数2开始的，字节个数为操作数3的内存区域中去

写D区数据指令WTD

指令大类	传送指令
指令简介	写D区数据
梯形图提示符	WTD
梯形图
语句表	WTD
参数个数	3
参数1的允许值	VB,IB,QB,MB,SB,SMB,LB,AC,VD,AC,*LD
参数1类型	字节
参数2的允许值	DB
参数2类型	字节
参数3的允许值	VB,IB,QB,MB,SB,SMB,LB,AC,VD,AC,*LD
参数3类型	字节
指令说明	将操作数1地址开始的，字节个数为操作数3的数据块，复制到操作数2开始的，字节个数为操作数3的D区域中去

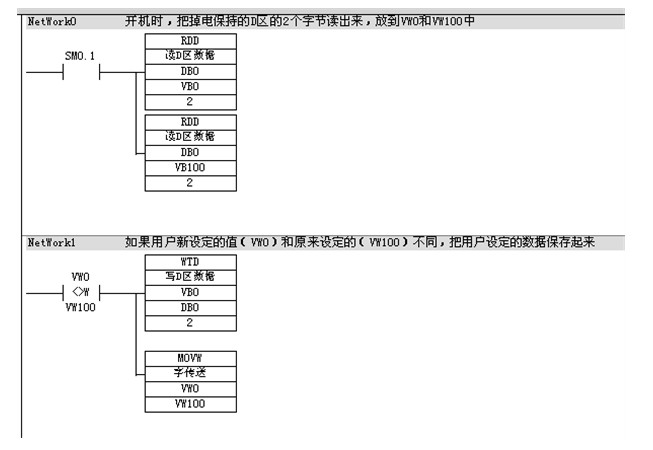

【例】程序举例：用户通过文本显示器控制修改PLC的VW0参数，要求此参数能够掉电保持。程序如下图所示：

图表 1 RDD和WTD指令应用举例

每次开机时，将D区的数据读出到VW0和VW100中，使用VW100是为了比较值是否改变了，不必频繁使用RDD指令访问D区。运行时，PLC比较VW0和VW100的值，如果不同，说明用户设定了新的VW0值，将这个新的值保存起来。
